Machine Features.png


  1. XYZAC cinq axes, rotation automatique de l'axe A de 0 à 90 degrés, rotation automatique de l'axe C de 0 à 360 degrés.

  2. Coupe de lignes droites, cercles, arcs et points de grille.

  3. Rainurage, bordure, biseautage, chanfreinage et découpe.

  4. Surface courbe, gravure, perçage et contournage disponibles.

  5. Positionnement de la pièce confirmé par infrarouge.

  6. Mise en page intelligente à la demande, économisant temps et matériaux.


Applicable Industries And Materials.png


Secteurs d'application:industrie de la pierre frittée, industrie des matériaux de construction fabriqués, industrie des matériaux de décoration intérieure, découpe de marbre, pierre artificielle, quartz et autres matériaux.

Matériaux applicables: pierre frittée, plaque céramique, quartz, marbre, etc.



Technical Parameters.png


Référence            GQ-3220D
Méthode de programmation            CAD& ; Manuel
Méthode de contrôle            CNC
Puissance moteur principale            15KW
Puissance totale            29KW
Tension de travail            380V, 60HZ, 3 phases, 4 lignes
Vitesse de rotation de la lame/scie            3000/6000 tr/min (en option, réglable)
Taille de la lame            350-500mm
Épaisseur de coupe            135mm
Course de travail sur l'axe X            3200mm
Course de travail sur l'axe Y            2000mm
Course de travail sur l'axe Z            500mm
Course de travail sur l'axe A            Rotation libre sur 360
Course de travail sur l'axe C            Chanfrein automatique 0-90
Degré d'inclinaison de la table            Rotation libre de 0 à 85
Système de lubrification            Avec
Consommation d'eau            4m³/h
Dimensions de la table de travail            3200*2000mm
Dimensions globales            5700*3300*3100mm
Poids            4200KG
Capacité de chargement d'un conteneur de 20’            1
Importer des données Excel pour l'optimisation            Oui, importation d'un tableau EXCEL rectangulaire des dimensions de coupe et du nombre de pièces, mise en page automatique et amélioration du taux d'utilisation des tôles.

· Fiche technique

· Plan de travail

· Ligne arbitraire

· Chanfreinage +/-45°

· Polygone régulier

· Profilage

· Grille

· Cercle

· Secteur

· Dos d'âne

· Déplacement par aspiration

· Optimisation de découpe

· Plaque carrée/Découpe d'évier

· Perçage/Polissage

· Importation DXF/NC



Product Details.png



XYZAC CINQ AXES

Rotation automatique de l'axe A de 0 à 90 degrés

Rotation automatique de l'axe C de 0 à 360 degrés

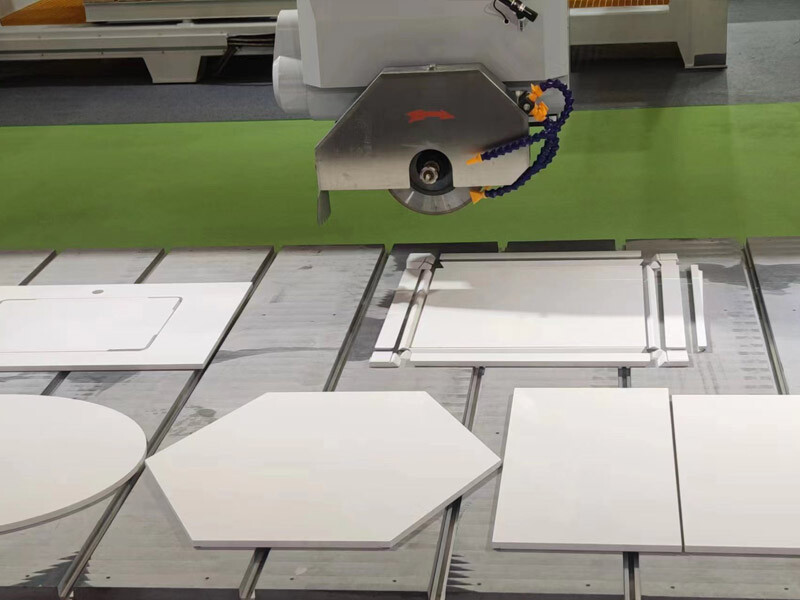

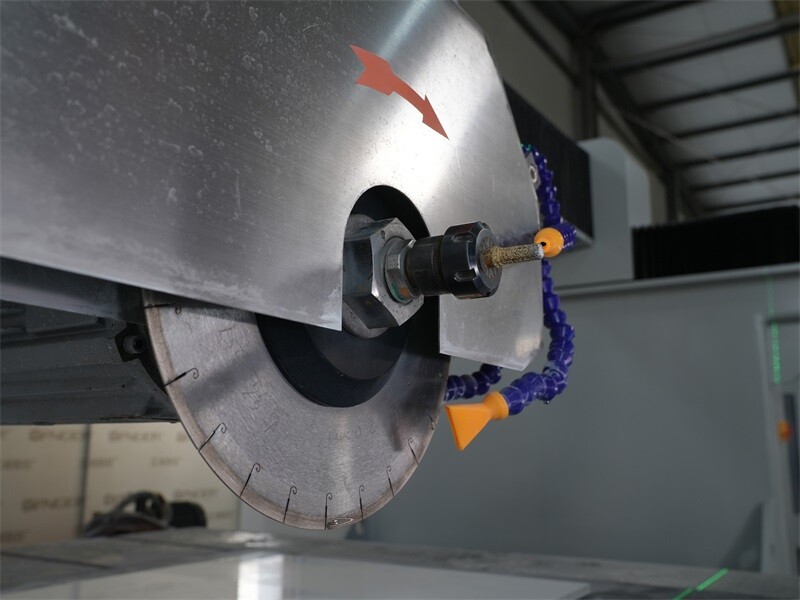

COUPE À SCIE

Profil de coupe de formes multiples


FRAISE

Découpe en contre-dépouille Polissage de bord




CONTRÔLEUR CNC

Professionnel avec logiciel CAM Lire DXE,

Fichier NC Mises à jour régulières

SUCTION CUPS.jpg

VENTOUSES

Déplacer la dalle pour éviter la surcoupe











Plus d'applications

GRATUIT

Processus gratuit

analyse

365

Un an gratuit

garantie

24/7

En ligne 24h/24 et 7j/7

service

Logiciel libre

entraînement

immédiat

guide d'installation

Equipement gratuit

entretien

Professionnel

planification d'atelier

Un an gratuit

garantie

Equipements du futur

mises à niveau

À propos de nous

1.CONTRÔLE QUALITÉ

  • Nos ingénieurs techniques professionnels inspectent le traitement pour garantir la qualité des produits
  • Chaque machine fonctionnera environ 24 heures et sera testée 8 heures avant la livraison pour garantir une utilisation normale dans votre atelier

2. GARANTIE ET SERVICE APRÈS-VENTE

  • Formation gratuite disponible ici Chine ou vidéo pédagogique en ligne
  • Garantie de 12 mois en utilisation normale et entretien à vie gratuit
  • Les pièces de rechange seront gratuites en cas de problème pendant la période de garantie
  • Les pièces consommables seront proposées au prix de l'agence lorsque le remplacement est nécessaire

3. SERVICE OEM DISPONIBLE

  • Taille de travail XYZ personnalisée selon vos besoins
  • Pièces de rechange principales : moteur, système, onduleur, choisissez selon votre choix
  • Marque de machine et peinture à l'huile personnalisées (agent disponible ou MOQ 10 ensembles)

4. LIVRAISON

  • Modèle standard : 10-20 jours ouvrables
  • Modèle personnalisé : dépend du délai de livraison des pièces de rechange spéciales

5. CONDITIONS DE PAIEMENT

  • T/T à l'avance
  • West Union : Disponible lorsque le montant est inférieur à 1000$, frais bancaires payés par l'acheteur
  • Le projet de LC doit être envoyé pour confirmation avant l'établissement de la LC originale.
