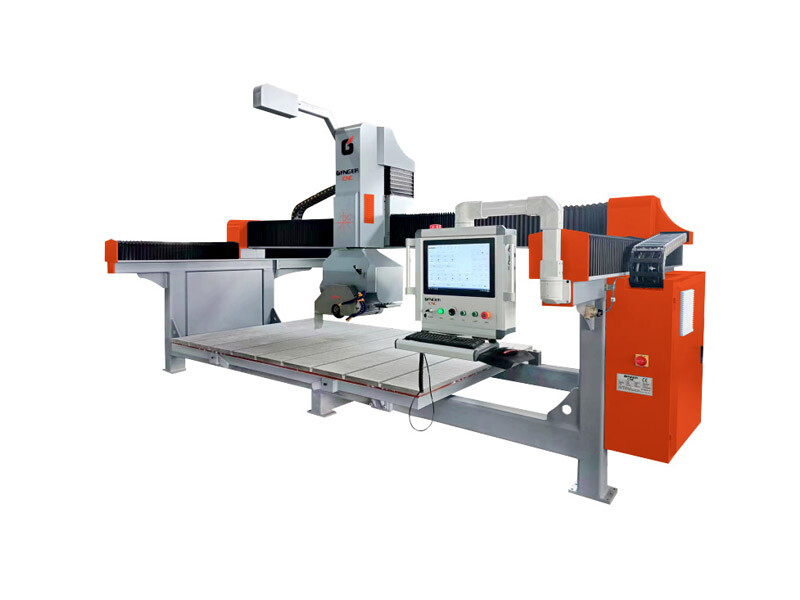

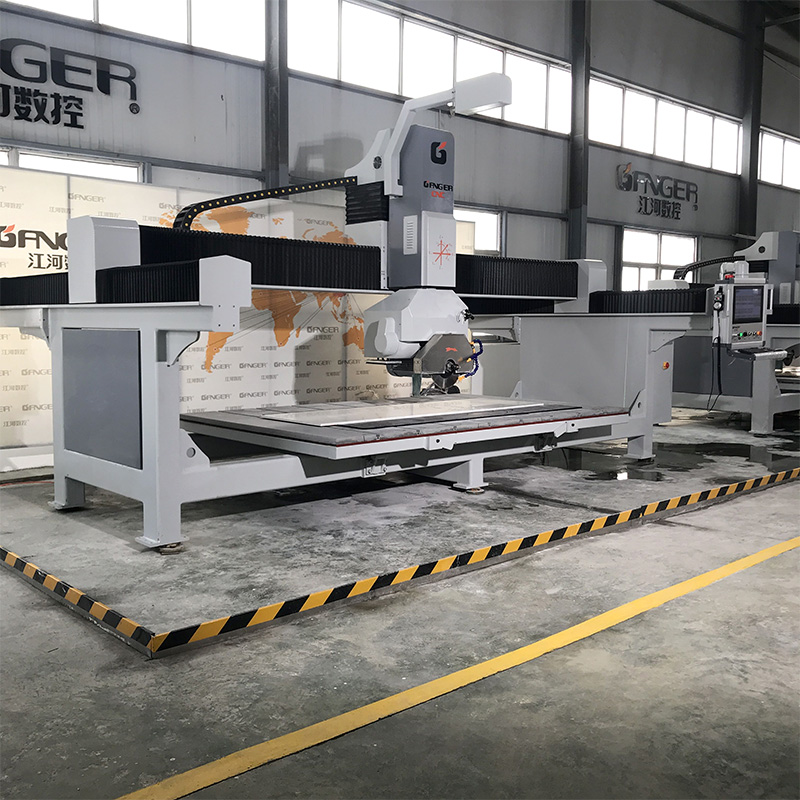

Scie à pont 5 axes GQ-3220DS
WhatsApp: +86 18615587055
Phone: +86 18615587055
Email: eric@gangercnc.tech
Envoyer une demande

Machine Features.png


1. XYZAC cinq axes, axe A rotation automatique de 0 à 90 degrés, axe C rotation automatique de 0 à 360 degrés.

2. Découpe verticale et horizontale, découpe diagonale multi-angles.

3. Coupe d'onglet sur quatre côtés (angle quelconque entre 0-90 degrés)

4. Découpe de cercle, découpe d'ellipse, découpe en L, découpe d'évier, découpe en arc.

5. Fraises, profilage, déplacement par aspiration.

6. Système de contrôle intelligent.

7. Table inclinable à 85 degrés pour un chargement facile des plaques.

8. Avec caméra.

9. Si une zone est endommagée ou défectueuse, le système peut automatiquement l'identifier et l'éviter, ou permettre une identification et évitement manuels.

10. Importation de fichiers EXCEL, incluant les dimensions de découpe et le nombre d'importations, pour réaliser une mise en page et une découpe automatiques, améliorant l'utilisation des plaques.



Applicable Industries And Materials.png



Secteurs d'application: industrie de la pierre frittée, industrie des matériaux de construction préfabriqués, industrie des matériaux de décoration intérieure, découpe de marbre, pierre artificielle, quartz et autres matériaux.

Matériaux applicables: pierre frittée, plaque céramique, quartz, marbre, etc.



Technical Parameters.png


Numéro de modèleGQ-3220DS
Méthode de programmationCAD& ; Manuel
Méthode de contrôleCNC
Puissance du moteur principal15KW
Puissance totale29KW
Tension de travail380V, 60HZ, 3 phases, 4 lignes
Vitesse de rotation de la lame/scie3000/6000 tr/min (en option, réglable)
Taille de la lame350-500mm
Épaisseur de coupe135mm
Course de travail sur l'axe X3200mm
Course de travail sur l'axe Y2000mm
Course de travail sur l'axe Z500mm
Course de travail sur l'axe ARotation libre sur 360
Course de travail sur l'axe CChanfrein automatique 0-90
Angle d'inclinaison de la tableRotation libre de 0 à 85
Système de lubrificationAvec
Consommation d'eau4m³/h
Dimensions de la table de travail3200*2000mm
Dimensions globales5700*3300*3100mm
Poids4200KG
Chargement en conteneur 20'1
Fonction caméraOui, identifiez la taille de la planche à découper et disposez les formes et les dimensions nécessaires à la découpe collaborative sur l'image de la planche.
Importer des données Excel pour l'optimisationOui, importation d'un tableau EXCEL rectangulaire des dimensions de coupe et du nombre de pièces, mise en page automatique et amélioration du taux d'utilisation des tôles.

· Fiche Technique

· Plan de Travail

· Ligne Arbitraire

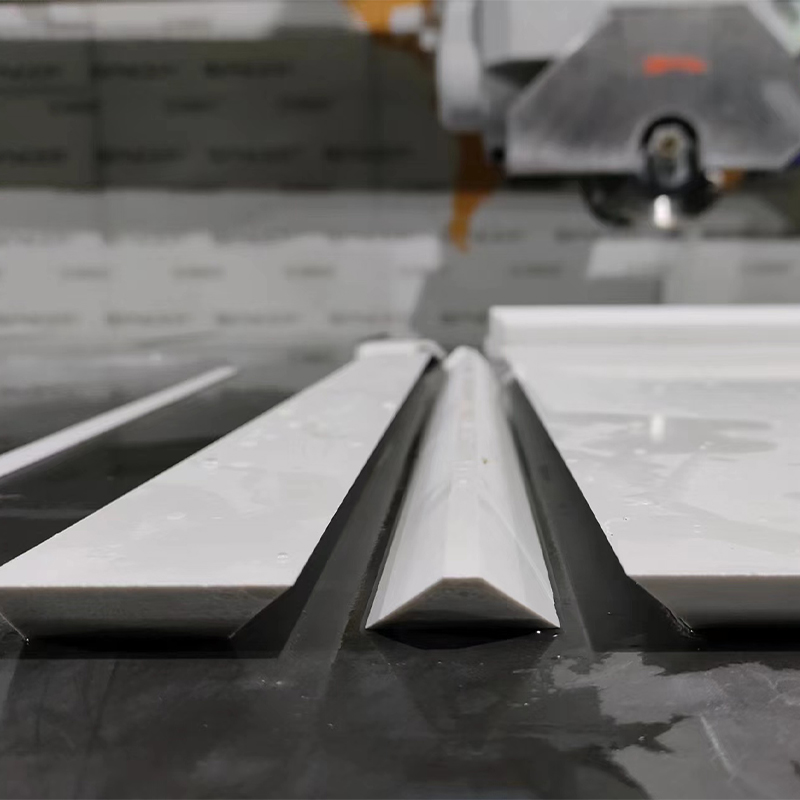

· Chanfreinage +/-45°

· Polygone Régulier

· Profilage

· Grille

· Cercle

· Secteur

· Ventre de Cheval

· Déplacement par Aspiration

· Imbrication

· Plaque Carrée/Découpe d'Évier

· Perçage/Polissage

· Entrée DXF/NC

· Avec Caméra


Product Details.png



XYZAC CINQ AXES

Axe A rotation automatique de 0 à 90 degrés

Axe C rotation automatique de 0 à 360 degrés

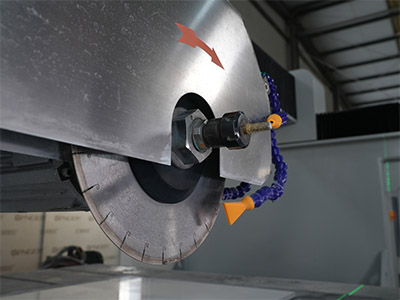

DÉCOUPE À LA SCIE

Profil de découpe de formes multiples

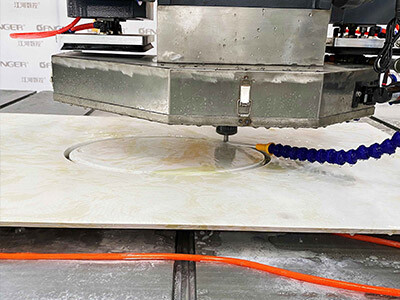

FRAISE

Découpe d'évier Polissage de bord

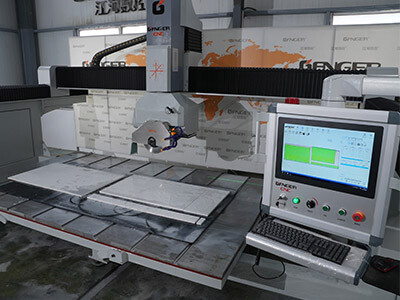

CONTRÔLEUR CNC

Professionnel avec logiciel CAM Lecture DXE,

Fichier NC Mises à jour permanentes

 3220DS-Auto-nesting and simulation-1 (8).jpg

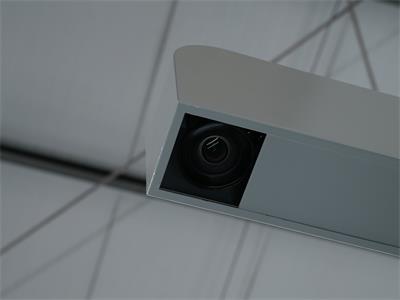

AVEC CAMÉRA

Lire les dimensions de la plaque

Dessiner directement sur la photo de la plaque

 SUCTION CUPS.jpg

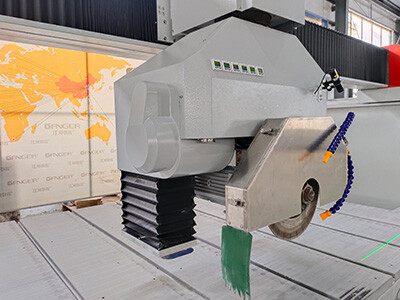

VENTOUSES

Déplacer la plaque pour éviter la surdécoupe










Plus d'applications

GRATUIT

Processus gratuit

analyse

365

Un an gratuit

garantie

24/7

En ligne 24h/24 et 7j/7

service

Logiciel libre

entraînement

immédiat

guide d'installation

Equipement gratuit

entretien

Professionnel

planification d'atelier

Un an gratuit

garantie

Equipements du futur

mises à niveau

À propos de nous

1.CONTRÔLE QUALITÉ

  • Nos ingénieurs techniques professionnels inspectent le traitement pour garantir la qualité des produits
  • Chaque machine fonctionnera environ 24 heures et sera testée 8 heures avant la livraison pour garantir une utilisation normale dans votre atelier

2. GARANTIE ET SERVICE APRÈS-VENTE

  • Formation gratuite disponible ici Chine ou vidéo pédagogique en ligne
  • Garantie de 12 mois en utilisation normale et entretien à vie gratuit
  • Les pièces de rechange seront gratuites en cas de problème pendant la période de garantie
  • Les pièces consommables seront proposées au prix de l'agence lorsque le remplacement est nécessaire

3. SERVICE OEM DISPONIBLE

  • Taille de travail XYZ personnalisée selon vos besoins
  • Pièces de rechange principales : moteur, système, onduleur, choisissez selon votre choix
  • Marque de machine et peinture à l'huile personnalisées (agent disponible ou MOQ 10 ensembles)

4. LIVRAISON

  • Modèle standard : 10-20 jours ouvrables
  • Modèle personnalisé : dépend du délai de livraison des pièces de rechange spéciales

5. CONDITIONS DE PAIEMENT

  • T/T à l'avance
  • West Union : Disponible lorsque le montant est inférieur à 1000$, frais bancaires payés par l'acheteur
  • Le projet de LC doit être envoyé pour confirmation avant l'établissement de la LC originale.
